Șuruburi de fundație
Cod produs:
Cere detalii și preț
Cere detalii și preț
Detalii Șuruburi de fundație
Prezentare video
Șuruburi de fundație
Șuruburile de fundație oferă soluția perfectă, permițându-vă să realizați o fundație solidă pentru construcția dvs. fără bătăile de cap ale betonului.
Simple, dar rezistente.
Unde se folosesc șuruburile de fundație?
Garduri și stâlpi
Bănci
Publicitate exterioară

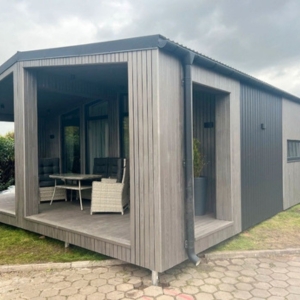

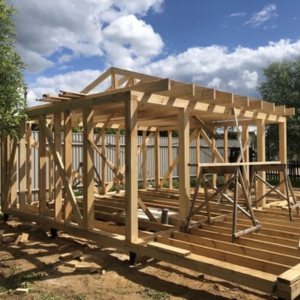

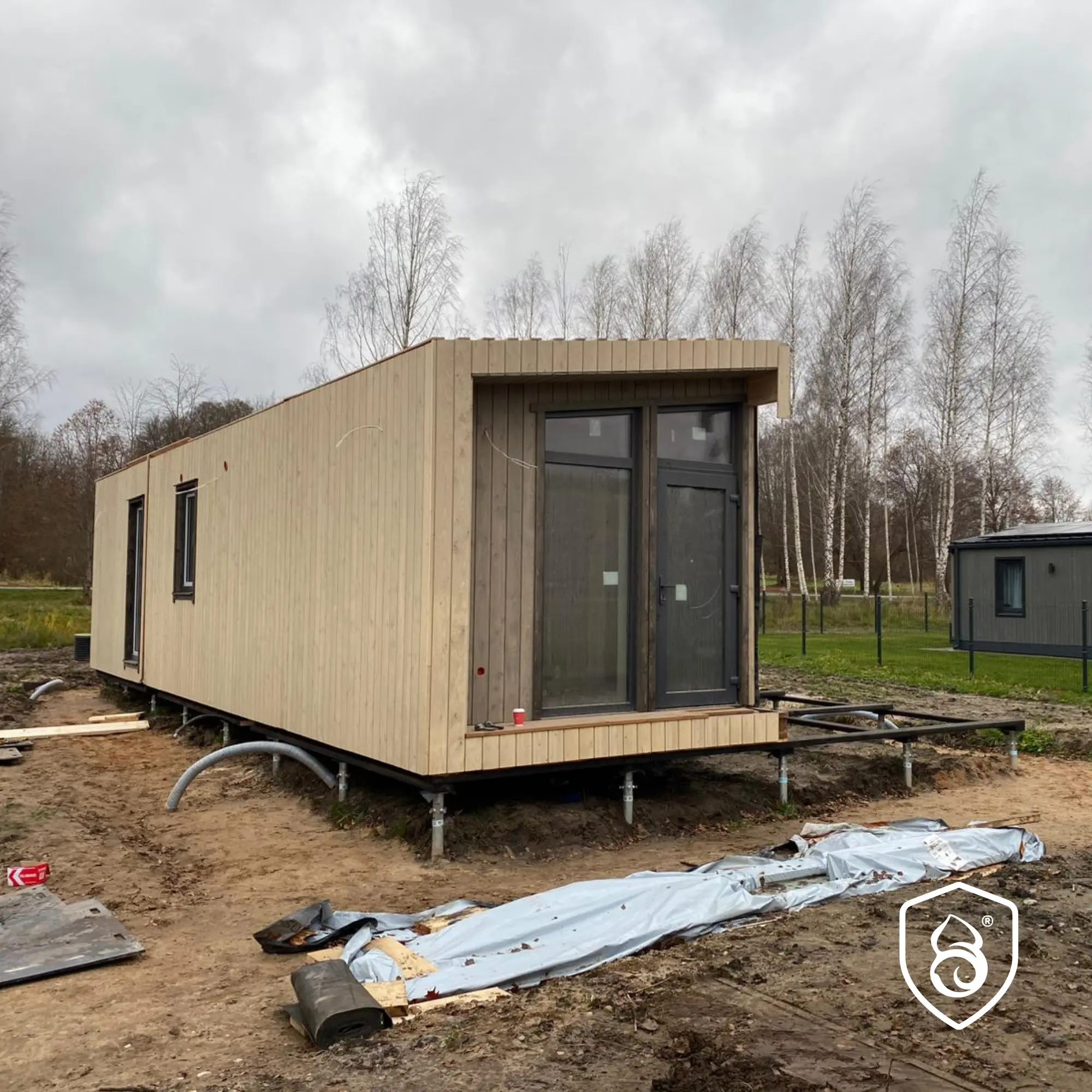

Saune și case din lemn
Pontoane și docuri
Iluminat exterior
Steaguri și catarge
Indicatoare rutiere
Șoproane și hambare
Plase de volei
Locuri de joacă

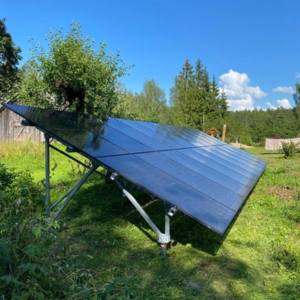

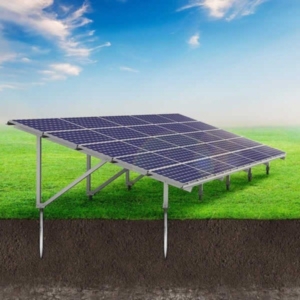

Panouri solare

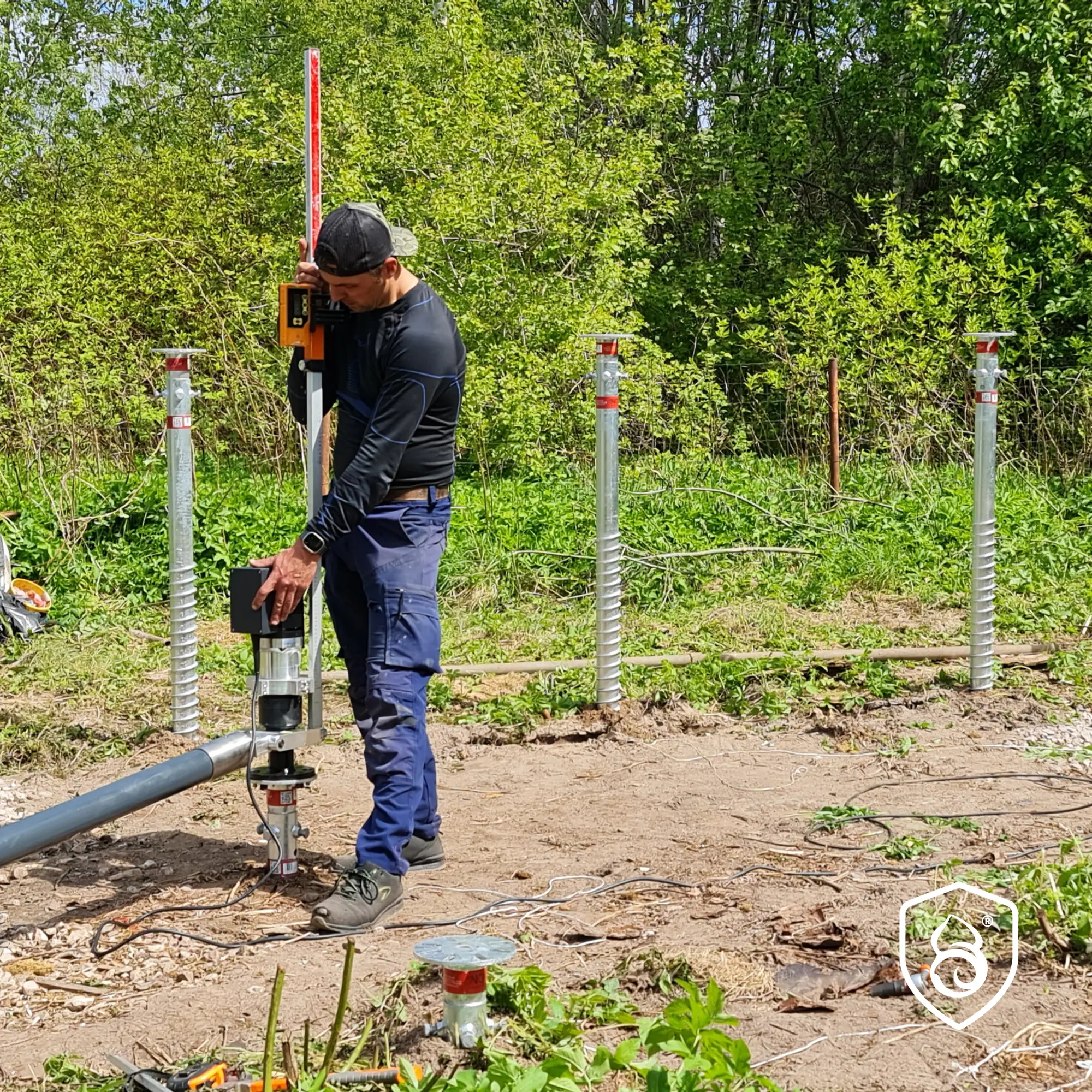

Cum se folosesc șuruburile de fundație?
G

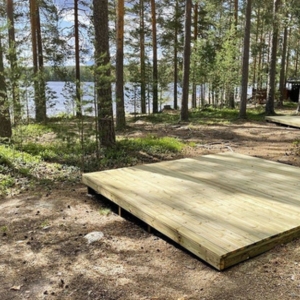

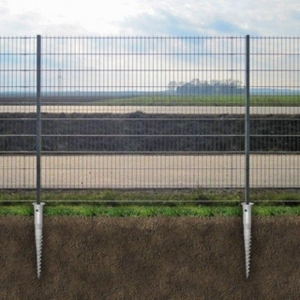

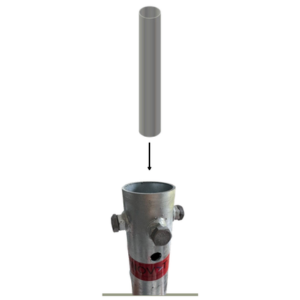

Profilul G

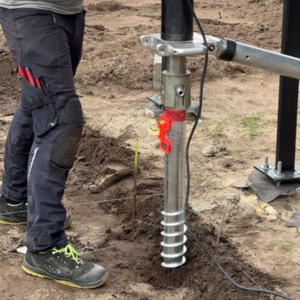

Șuruburile de fundație G sunt concepute pentru a fixa diverse tipuri de țevi în interiorul șurubului. Țevile sunt prinse ferm cu șuruburi, ceea ce le face ideale pentru garduri, catarge, plase de volei și alte tipuri de stâlpi. De asemenea, sunt extensibile pentru aplicații versatile.
M

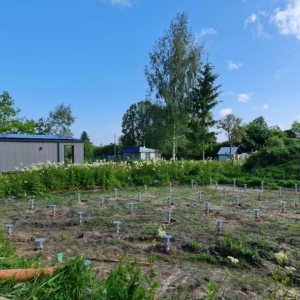

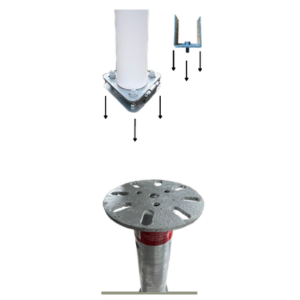

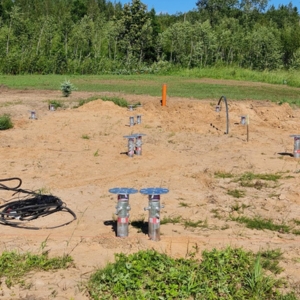

Profilul M
Șurubul de fundație M dispune de o bază plată groasă, rotundă/hexagonală, cu flanșă de susținere. Șuruburile cu profil M oferă o suprafață de construcție stabilă și uniformă, chiar și în condiții dificile de teren.
U

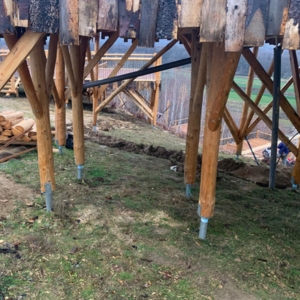

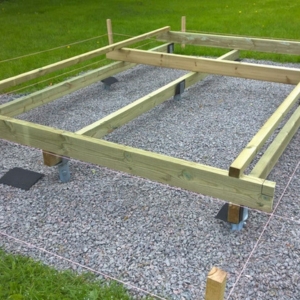

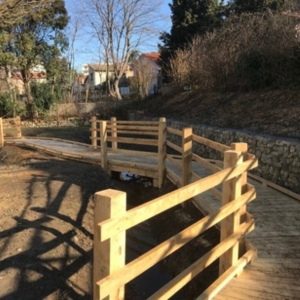

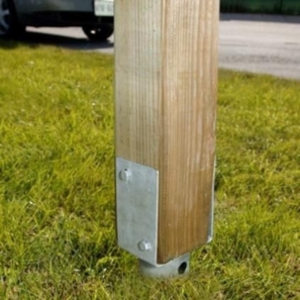

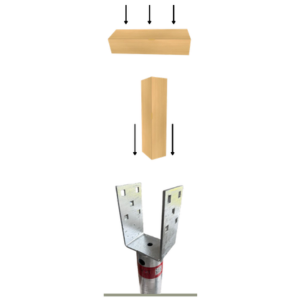

Profilul U

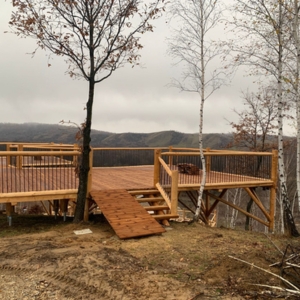

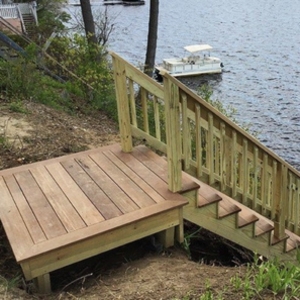

Șuruburile de fundație U sunt perfecte pentru construcțiile cu structură din lemn și proiectele de grădină, precum decking, structuri de grădină sau șoproane. Aceste șuruburi sunt concepute pentru fixarea în siguranță atât a grinzilor verticale, cât și orizontale.
Explicația denumirii produsului
G 76 x 1500 x 3 - 4xM16
G
Profil
76
Diametru exterior
1500
Lungime șurub de fundație
3
Grosime oțel
4xM16
Specificații
Explicația profilului
- Profil G: țeavă deschisă cu fixare prin șuruburi
- Profil M: placă rotundă/hexagonală cu filet
- Profil U: suport tip „U” cu găuri pentru fixare
Explicația specificațiilor
- (G) Numărul și dimensiunea șuruburilor de fixare
- (M) Dimensiunea filetului central de pe placă
- (U) Lățimea suportului
Prezentarea profilurilor, accesorii și echipamente
G
- G 76x1000x3 -4xM16
- G 76x1500x3 -4xM16
- G 76x2100x3.5 - 4xM16
- G 89x1500x3 -4xM16
M
- M 68x550x2 - M16
- M 76x800x3 - M16
- M 76x1000x3 - M16
- M 76x1300x3 - M16
- M 76x1500x3 - M16
- M 76x2000x3 - M16
- *M 76x2400x3.6 - M16
- M 89x1500x3 - M16
- *M 114x2600x5.6 - M16
- *M 140x3100x3.6 - M15
- *la cerere
U
- U 68x685x2 - 71
- U 68x865x1.8 - 91
Accesorii
- Adaptor G 76 la M
- Adaptor G 89 la M
- Extensie G 76 x 1000
- Extensie G 89 x 1000
- Adaptor G la L
- Adaptor M la U
Echipamente
- Mașină de înșurubat SPD-HD-03
- Mașină de înșurubat SPD-HD-06
- Mașină de înșurubat SPD-HD-08
- Unealtă pre-găurire
- Reductor pentru șuruburi de fundație
Date tehnice profiluri
G
Profil G
- Garduri și stâlpi
- Iluminat exterior
- Panouri solare
- Steaguri și catarge
- Indicatoare rutiere
- Publicitate exterioară
Date tehnice
| Produs | Ø exterior mm | Lungime mm | Grosime mm | Filet | Înălțime filet mm | Greutate kg |
|---|---|---|---|---|---|---|
| G 76x1000x3 -4xM16 | 76 | 1000 | 3 | 4xM16 | 440 | 3.75 |
| G 76x1500x3 -4xM16 | 76 | 1500 | 3 | 4xM16 | 880 | 8.65 |
| G 76x2100x3.5 - 4xM16 | 76 | 2100 | 3.5 | 4xM16 | 1200 | 13.6 |
| G 89x1500x3 -4xM16 | 89 | 1500 | 3 | 4xM16 | 840 | 12.16 |
Teste de încărcare
| Produs | Sarcină MAX kN/kg | Sarcină tracțiune MAX kN/kg | Sarcină forfecare kN/kg |
|---|---|---|---|
| G 76x1000x3 -4xM16 | 16.5 (1683) | 9.5 (969) | 4.5 (459) |
| G 76x1500x3 -4xM16 | 31 (3161) | 18.5 (1886) | 7.5 (765) |
| G 76x2100x3.5 - 4xM16 | 45 (4589) | 26 (2651) | 11 (1122) |
| G 89x1500x3 -4xM16 | 36 (3671) | 20.2 (2060) | 9.3 (948) |
M
Profil M
- Bănci
- Steaguri și catarge
- Plase de volei
- Saune și case din lemn
- Locuri de joacă
- Șoproane și hambare
Date tehnice
| Produs | Ø exterior mm | Lungime mm | Grosime mm | Flanșă mm | Înălțime filet mm | Greutate kg |
|---|---|---|---|---|---|---|
| M 68x550x2 - M16 | 68 | 550 | 2 | 120 | 240 | 2.6 |
| M 76x800x3 - M16 | 76 | 800 | 3 | 160 | 400 | 5.2 |
| M 76x1000x3 - M16 | 76 | 1000 | 3 | 160 | 440 | 6.97 |
| M 76x1300x3 - M16 | 76 | 1300 | 3 | 160 | 760 | 7.88 |
| M 76x1500x3 - M16 | 76 | 1500 | 3 | 160 | 880 | 8.82 |
| M 76x2000x3 - M16 | 76 | 2000 | 3 | 160 | 1160 | 13.01 |
| M 89x1500x3 -M16 | 89 | 1500 | 3 | 230 | 840 | 12.16 |
| *M 114x2600x5.6 - M16 | 114 | 2600 | 5.6 | 220 | 1560 | 45.78 |
| *M 140x3100x3.6 - M16 | 140 | 3100 | 3.6 | 260 | 960 | 44.26 |
| *M 76x2400x3.6 - M16 | 76 | 2400 | 3.6 | 200 | 1500 | 18.76 |
Teste de încărcare
| Produs | Sarcină MAX kN/kg | Sarcină tracțiune MAX kN/kg | Sarcină forfecare kN/kg |
|---|---|---|---|
| M 68x550x2 - M16 | 10.5 (1071) | 5.2 (530) | 2.8 (286) |
| M 76x800x3 - M16 | 12.5 (1275) | 6.5 (663) | 3.4 (347) |
| M 76x1000x3 - M16 | 16.5 (1683) | 9.5 (969) | 4.5 (459) |
| M 76x1300x3 - M16 | 24 (2447) | 14 (1428) | 6 (612) |
| M 76x1500x3 - M16 | 31 (3161) | 18.5 (1886) | 7.5 (765) |
| M 76x2000x3 - M16 | 38 (3875) | 22 (2243) | 9 (918) |
| M 89x1500x3 -M16 | 36 (3671) | 20.2 (2060) | 9.3 (948) |
| *M 114x2600x5.6 - M16 | 82.9 (8450) | 48.6 (4950) | 11.9 (1210) |
| *M 140x3100x3.6 - M16 | 122.7 (12510) | 71.8 (7320) | 17.5 (1780) |
| *M 76x2400x3.6 - M16 | 53.9 (5490) | 32.4 (3300) | 7.9 (810) |
U
Profil U
- Bănci
- Pontoane și docuri
- Plase de volei
- Garduri și stâlpi
- Locuri de joacă
- Șoproane și hambare
Date tehnice
| Produs | Ø exterior mm | Lungime mm | Grosime mm | Lățime suport mm | Înălțime filet mm | Greutate kg |
|---|---|---|---|---|---|---|
| U 68x685x2 - 71 | 68 | 685 | 2 | 71 | 280 | 2.2 |
| U 68x865x1.8 - 91 | 68 | 865 | 1.8 | 91 | 280 | 3.2 |
Teste de încărcare
| Produs | Sarcină MAX kN/kg | Sarcină tracțiune MAX kN/kg | Sarcină forfecare kN/kg |
|---|---|---|---|
| U 68x685x2 - 71 | 9.5 (969) | 4.8 (489) | 2.5 (255) |
| U 68x865x1.8 - 91 | 6.2 (632) | 4.6 (469) | 2.55 (260) |
Disclaimer: 1kN ~101.97kg. Toate valorile sunt aproximative și pot fi folosite ca estimări pentru calculele inițiale. Testele reale de încărcare sunt obligatorii! Producătorul sau furnizorul nu este răspunzător pentru daunele cauzate de erori în calculul sarcinilor.
Accesorii
Accesoriile pentru șuruburile de fundație oferă flexibilitate sporită pentru orice proiect de construcții. Aceste accesorii sunt realizate din oțel galvanizat la cald de înaltă calitate, asigurând durabilitate și fiabilitate. Vă permit să prelungiți șurubul de fundație sau să îl adaptați pentru profiluri diferite, în aplicații specializate.

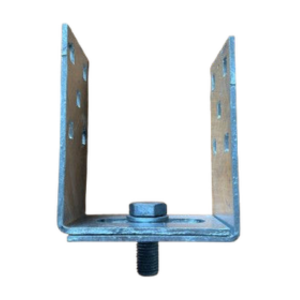

Adaptor M la U
Șuruburile de fundație G sunt concepute
Suporturile L reglabile oferă flexibilitate sporită pentru utilizarea dimensiunilor uzuale de cherestea în cadrul fundației dvs. Reglați pur și simplu suporturile la lățimea necesară, montați-le pe orice șurub de fundație cu profil M și fixați-le cu un bolț. Aceste suporturi permit și rotația, astfel încât cheresteaua poate fi aliniată în direcția dorită.
Fiecare set include două suporturi, împreună cu o șaibă și un bolț. Dacă este necesar, un singur suport poate fi folosit și independent.
entru a fixa diverse tipuri de țevi în interiorul șurubului. Țevile sunt prinse ferm cu șuruburi, ceea ce le face ideale pentru garduri, catarge, plase de volei și alte tipuri de stâlpi. De asemenea, sunt extensibile pentru aplicații versatile.

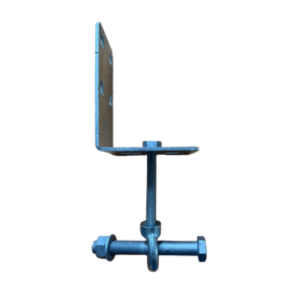

Adaptor G la L
Adaptorul reglabil G-to-L oferă flexibilitate suplimentară pentru utilizarea dimensiunilor uzuale de cherestea în cadrul fundației. Reglați suportul la lățimea necesară, atașați-l pe orice șurub de fundație cu profil G și fixați-l cu un bolț. Suportul permite și rotația, facilitând alinierea cherestelei în direcția dorită.
Adaptorul G-to-L este mai ușor de folosit. Permite rotație de 360° și ajustarea suportului L în poziția necesară.

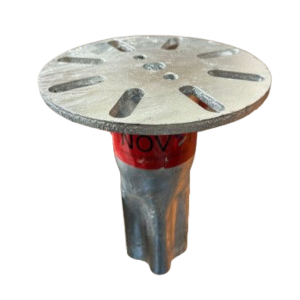

Adaptor G 76 la M / G 89 la M
Transformă profilul G în profil M.

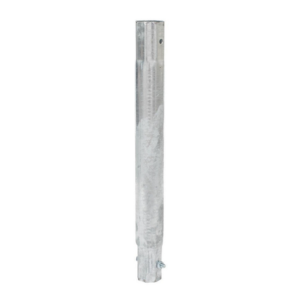

Extensie G 76 x 1000 / G 89 x 1000
Prelungește profilul G cu 1 metru.
Unealtă de pre-găurire pentru șuruburi de fundație
Pre-găurirea pentru șuruburile de fundație face instalarea mult mai ușoară, în special în soluri dure. Acest proces ajută la reducerea efortului necesar pentru instalarea șuruburilor manual, cu o tijă din oțel sau folosind un reductor pentru șuruburi de fundație. În plus, pre-găurirea reduce solicitarea sculelor electrice, prevenind supraîncălzirea și posibila ardere a acestora.
- Tijă 22 mm
- Lame speciale
- Burghiu 10 mm
- Filet burghiu 40 mm
- Lățime filet 9 mm
- Filet burghiu: 40 mm
- Conectare cu bit de șurubelniță: 10 mm
- Lungime filet: 660 mm
- Bază: 22 mm
- Tijă 22 mm
- Lame speciale pentru tăierea solurilor mai dure
- Disponibil pentru ÎNCHIRIERE și VÂNZARE
Echipamente de instalare
Reductor pentru șuruburi de fundație
Reductorul pentru șuruburi de fundație este o sculă mecanică excelentă care permite instalarea șuruburilor de fundație folosind o șurubelniță electrică obișnuită. Este ideal pentru instalarea șuruburilor de fundație cu lungimea de până la 1000 mm, făcând procesul mai eficient și mai accesibil.
- Timp de asamblare: 1 minut
- Greutate: 13 kg
- Dimensiune cutie: 40x25x10 cm
- Compatibil cu șurubelnița obișnuită
- Raport de transmisie: 1:78
- Adaptoare pentru toate profilurile
- Disponibil pentru ÎNCHIRIERE și VÂNZARE

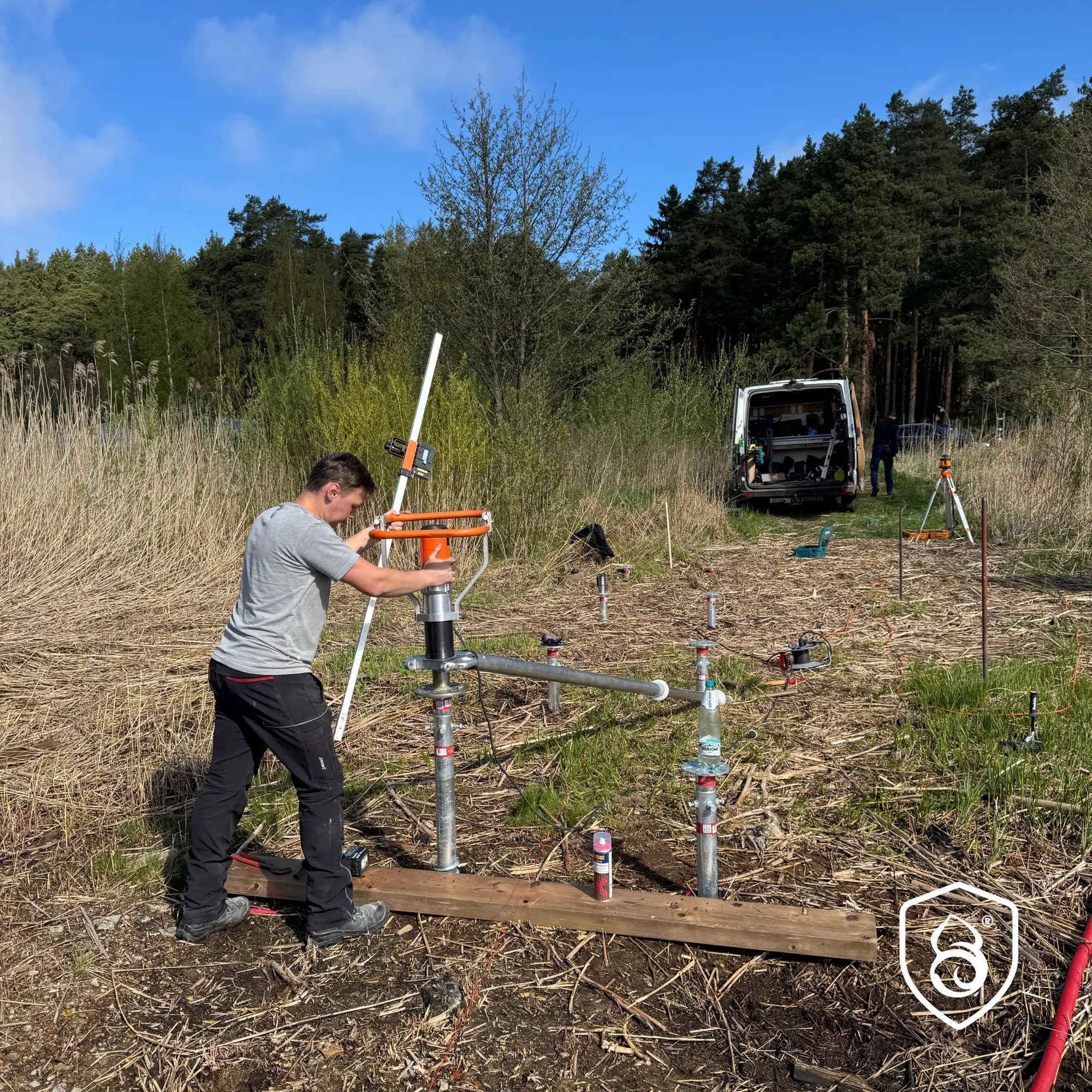

Echipament profesional pentru șuruburi de fundație
Echipamentul profesional pentru șuruburi de fundație simplifică procesul și oferă beneficii semnificative pentru instalatori. Cuplu mai mare al șurubului de fundație și instalare mai rapidă, sporind eficiența la locul de muncă.
- Mașină de înșurubat piloți
- Umăr de sprijin
- Mâner
- Perii de schimb
- Scule de asamblare
- Instrucțiuni
- Important: Capetele adaptoare nu sunt incluse!
SPD-HD-03
-
Tip protecție Clasă II izolație dublă
-
Frecvență 50‐60 Hz
-
Tensiune nominală AC 220 V
-
Putere maximă de intrare 1800 kVA
-
Cuplu maxim Max. 1800 N.m
-
Interval cuplu 500-1800 N.m
-
Viteză rotație 15 r/min
-
Diametru max. gaură 76 mm
-
Adâncime max. gaură 1200 mm
-
Dimensiune antrenare rotativă 25x25 mm
-
Greutate netă mașină 9.2 KG
SPD-HD-06
-
Tip protecție Clasă II izolație dublă
-
Frecvență 50‐60 Hz
-
Tensiune nominală AC 220 V
-
Putere maximă de intrare 2800 kVA
-
Cuplu maxim Max. 3200 N.m
-
Viteză max. rotație 20 r/min
-
Diametru gaură 10 - 300 mm
-
Adâncime max. gaură 2500 mm
-
Dimensiune antrenare rotativă 32x32 mm
-
Greutate netă mașină 15.48 KG
SPD-HD-08
-
Tip protecție Clasă II izolație dublă
-
Frecvență 50‐60 Hz
-
Tensiune nominală AC 220 V
-
Putere maximă de intrare 4800 kVA
-
Cuplu maxim Max. 6000 N.m
-
Viteză max. rotație 11 r/min
-
Diametru gaură 10 - 300 mm
-
Adâncime max. gaură 3000 mm
-
Dimensiune antrenare rotativă 38x38 mm
-
Greutate netă mașină 22.9 KG
Lungimea șurubului de fundație în funcție de adâncimea de îngheț
Șuruburile de fundație asigură o fundație stabilă atunci când porțiunea filetată este instalată sub linia de îngheț. Lungimea recomandată a șurubului depinde de adâncimea locală de îngheț și de condițiile solului. Tabelul de mai jos prezintă lungimile minime recomandate ale șuruburilor de fundație pentru diferite adâncimi de îngheț.
Lungime filet: 610 mm
| Adâncime de îngheț | Lungime recomandată șurub de fundație |
|---|---|
| 0 – 80 cm | 1300 mm |
| 80 – 110 cm | 1600 mm |
| 110 – 150 cm | 2000 mm |
| >150 cm | La comandă |
Lungime filet: 880 mm
| Adâncime de îngheț | Lungime recomandată șurub de fundație |
|---|---|
| 0 – 90 cm | 1500 mm |
| 90 – 120 cm | 1600 mm |
| 110 – 160 cm | 2000 mm |
| >160 cm | La comandă |
Notă: Lungimile recomandate presupun instalarea ușor deasupra nivelului solului și pot varia în funcție de densitatea solului și sarcinile structurale.
Capacitate portantă

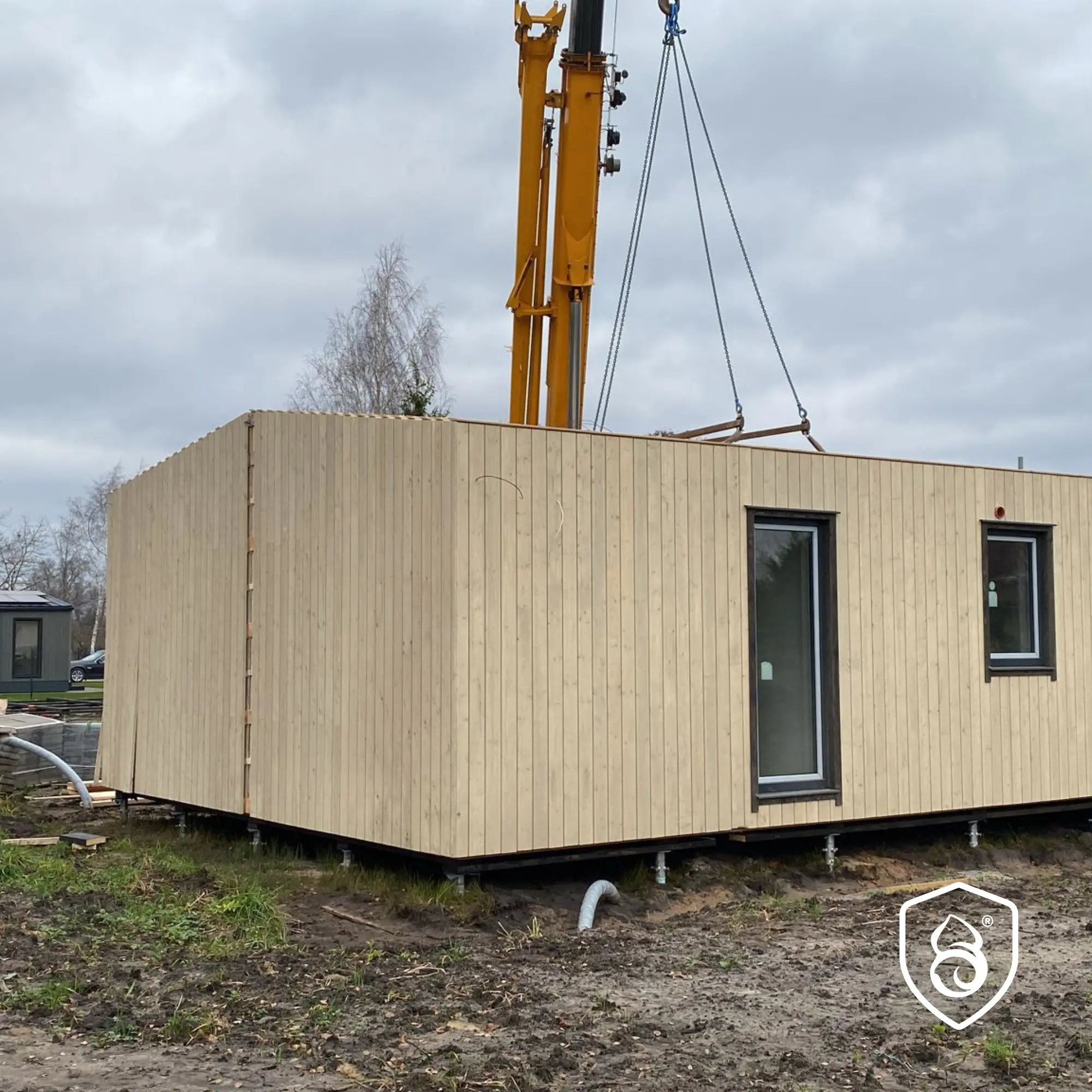

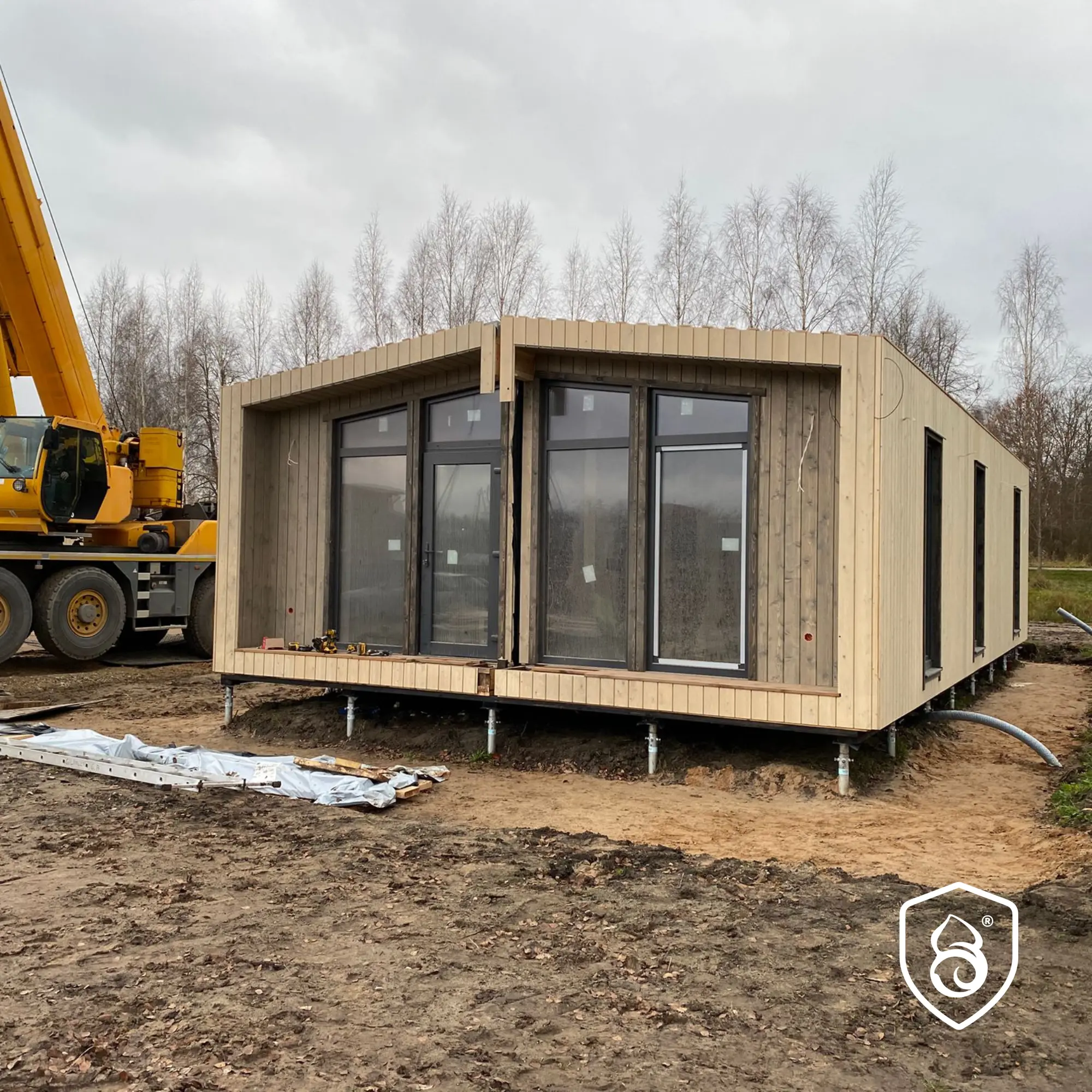

Șuruburile de fundație oferă o soluție de fundație rezistentă și fiabilă pentru o gamă largă de structuri, inclusiv instalații solare, terase, clădiri modulare, garduri și pontoane. Capacitatea portantă depinde de mai mulți factori, precum diametrul șurubului de fundație, adâncimea de instalare, condițiile solului și numărul de șuruburi utilizate în sistemul de fundație. Tabelul de mai jos arată capacități portante tipice în funcție de tipul solului. Aceste valori sunt destinate ca referință generală. Capacitatea portantă finală trebuie verificată întotdeauna în funcție de condițiile locale ale solului și de cerințele proiectului.
| Diametru mm | Nisip dens / Pietriș | Nisip mediu dens | Nisip fin | Argilă nisipoasă | Argilă plastică | Turbă / Sol organic |
|---|---|---|---|---|---|---|
| 68 | 18.0 kN | 15.0 kN | 13.5 kN | 12.0 kN | 9.0 kN | 4.5 kN |
| 76 | 30.0 kN | 25.0 kN | 22.5 kN | 20.0 kN | 15.0 kN | 7.5 kN |
| 89 | 45.6 kN | 38.0 kN | 34.2 kN | 30.4 kN | 22.8 kN | 11.4 kN |
Notă: Valorile prezentate sunt orientative și pot varia în funcție de densitatea solului, adâncimea de instalare și condițiile din șantier.
Certificări
Șuruburile noastre de fundație sunt fabricate conform standardelor europene de construcții și sistemelor certificate de control al producției în fabrică, asigurând o calitate constantă și fiabilitate structurală.
CERTIFICARE DE PRODUCȚIE
EN 1090-1:2009+A1:2011
STANDARD OȚEL STRUCTURAL
EN 1090-2 (EXC2)
REGULAMENTUL UE PRIVIND PRODUSELE PENTRU CONSTRUCȚII
CPR (UE) 305/2011
